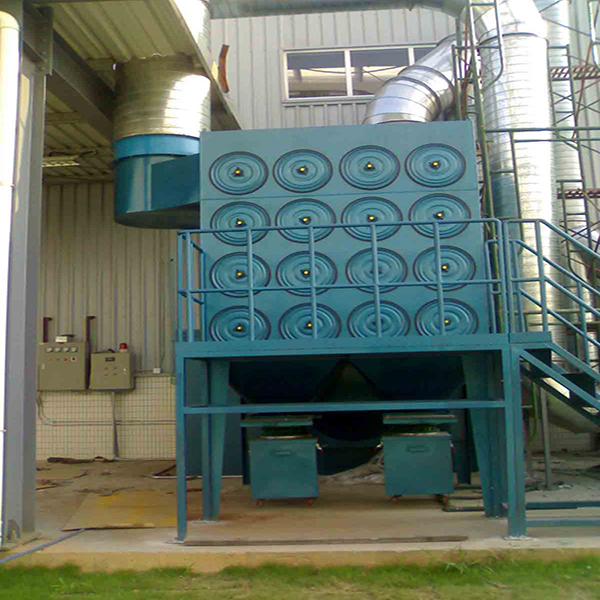

斜插式濾筒除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理?；ò逑虏繛檫^濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積小，以濾筒作為過濾元件所組成或采用脈沖噴吹的除塵器。 濾筒除塵器按安裝方式分，可以分為斜插式，側裝式，吊裝式，上裝式。 濾筒除塵器按濾筒材料分，可以分為長纖維聚酯濾筒除塵器，復合纖維濾筒除塵器，濾筒除塵器，阻燃濾筒除塵器，覆膜濾筒除塵器，納米濾筒除塵器等。

斜插式濾筒除塵器結構特點：

該設備的主要優勢就是煙塵、粉塵捕捉，粉塵清理方便，初投資小，但其切割寬度有所減小，主要適用于龍門式激光、等離子切割機。

1、濾筒除塵器塵氣入口設置擋塵板，有緩沖及作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命。

2、濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減至最少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用需經常換洗濾袋的繁瑣工作，并節省了大量的維修費。

3、采用了的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。

4、凈化，對于亞微米以上的粉塵有99.9%以上的凈化效率，設備運行阻力低，節約除塵系統的能耗。

5、模塊式組合，大小可以隨意選擇，可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動。

6、濾筒除塵器在技術的基礎上，結合我國的實際應用情況，進行了不斷的改進和完善。具有操作簡單，清灰連續，阻力穩定，過濾速度高，內部無運動機件，設計簡單等特點，是一種能的除塵器。除塵，可捕集0.1UM以上的粉塵，使含塵氣體凈化到15mg/m3甚至以下。附屬設備少，投資省，技術要求沒有電除塵器高。它能捕集電除塵難以回收的粉塵，并且在程度上能收集硝化物、硫化物等化合物。使用壽命長，除塵達99.9%.能作為細微粉塵的收集器，亦適合各種工況的除法過濾；能解決、潮濕、纖維性的捕集過濾材料的表面粉塵，剝離率95%以優點。它對負荷變化適應性好，特別適應捕集細微而干燥的粉塵，所收的干塵便于處理和回收利用。

斜插式濾筒除塵器工作原理：

含有木屑顆粒的氣流經過風機輸送至布袋過濾器的導流倉中，氣流在導流板的作用下流速降低，較重的木屑顆粒在重力的作用下落入灰倉里，其它較輕細的粉塵隨氣流向上吸附在濾袋的外表面上，經過布袋的過濾后，干凈的氣體進入排風室中并排到外面。隨著過濾工況的持續，積聚在濾袋外表面上的粉塵會越來越多，相應的就會增加系統的運行阻力，降低系統的除塵效率。脈沖幅度和頻率設定完成后，在工作過程中，系統會自動完成過濾布袋的清灰，從而增加形同的過濾效率并延長過濾布袋的使用壽命

除塵器濾筒是濾芯過濾行業的名詞，為了凈化的資源和資源的再利用，而濾芯需要的凈化設備，現在過濾筒主要用在油過濾、空氣過濾、水過濾、空氣過濾等過濾行業。除去液體或者空氣中少量固體顆粒的，可保護設備的正常工作或者空氣的潔凈，當流體進入置有規格濾網的濾筒后，其雜質被阻擋，而清潔的流物通過濾筒流出。
